Классификация плоских кровель и принципы инверсионного устройства

Классификация плоских кровель и принципы инверсионного устройства

Классификация по уклону

Плоские кровли делятся на две группы по уклону основания:

Устройство по классическому принципу

Традиционная «расположенная» кровля строится по направлению уклона основания:

1. Несущее основание (ж/б плита, профнастил)
2. Пароизоляция (при влажных помещениях)
3. Теплоизоляция
4. Гидроизоляция (верхний слой)
5. Защитный слой гравия/плитки

Критический недостаток: гидроизоляция находится под температурными деформациями теплоизоляции и механическими нагрузками эксплуатации.

Принцип инверсии

Инверсионное устройство меняет порядок слоёв: гидроизоляция располагается под теплоизоляцией.

Структура инверсионной кровли:

• Несущее основание
• Гидроизоляция (ПВХ-мембрана наплавляемая/механическая фиксация)
• Теплоизоляция (экструдер, пеноплекс — только на сжатие)
• Разделительный слой (геотекстиль 200–300 г/м²)
• Эксплуатационный слой (гравий 50 мм, брусчатка, озеленение)

Ключевые преимущества инверсии

• Защита мембраны от УФ-излучения, механических повреждений, температурных скачков
• Стабильность температурного режима гидроизоляции: ПВХ работает в диапазоне −30…+30 °C вместо −40…+80 °C
• Сокращение деформаций — отсутствует линейное расширение под нагревом
• Упрощённый ремонт — доступ к мембране без демонтажа всех слоёв
• Пролонгированный срок службы — 25–30 лет при правильной эксплуатации

Требования к материалам инверсии

Теплоизоляция:

• Только замкнутопористые материалы (экструдер, пеноплекс)
• Плотность ≥35 кг/м³
• Водопоглощение ≤1,5%
• Сжимаемость при 10% — не более 20 кПа

ПВХ-мембрана:

• Толщина ≥1,5 мм для эксплуатируемых кровель
• Армированная (полиэстер/стекловолокно)
• Температура хрупкости ≤−40 °C (условия континентального климата)

Особенности для континентального климата

• Морозостойкость всех слоёв — не менее F75
• Сопротивление ветровой нагрузке — механическая фиксация мембраны по периметру и в зонах разрыва (парапеты, проёмы)
• Компенсация температурных деформаций — плавающая укладка теплоизоляции без жёсткой фиксации
• Усиление гидроизоляции в зонах примыкания и водостоков — дополнительный слой мембраны или флисированный ПВХ

Инверсионное устройство обязательно для эксплуатируемых кровель с интенсивной нагрузкой и рекомендовано для неэксплуатируемых в условиях резко континентального климата с амплитудой температур >80 °C.

Свойства полимерных ПВХ-мембран как кровельного материала

Свойства полимерных ПВХ-мембран как кровельного материала

Физико-механические свойства

ПВХ-мембраны — это гибкий гидроизоляционный материал на основе поливинилхлорида с пластификаторами и стабилизаторами.

Ключевые параметры:

• Толщина: 1,2–2,0 мм (для инверсионных кровель минимум 1,5 мм)
• Плотность: 1,2–1,4 г/см³
• Прочность на растяжение: ≥ 8 МПа (поперечная/продольная)
• Относительное удлинение при разрыве: ≥ 250%
• Ударная вязкость (при -20°C): ≥ 15 кДж/м²

Температурный диапазон эксплуатации: -40°C … +80°C. При температурах ниже -25°C мембрана сохраняет работоспособность, но требует осторожности при монтаже.

Химическая и биологическая стойкость

ПВХ инертен к:

• Щелочам (рН 12–13) — контакт с бетоном и цементной стяжкой
• Минеральным маслам и битуму
• Биологическим почвам (гумус, компост)
• Корневому проникновению — сертифицирован по FLL (немецкий стандарт для зеленых кровель)

Паропроницаемость: μ ≤ 20 000 (сопротивление диффузии водяного пара). Для инверсионной кровли критично: пар не задерживается в пироге, конденсат образуется снаружи мембраны.

Технологические свойства

Свариваемость — определяющее преимущество. Стыки выполняются автоматической сваркой горячим воздухом (400–600°C):

• Шов монолитен с мембраной
• Прочность сварного шва ≥ 85% от прочности основного материала
• Скорость сварки: 1,5–3,5 м/мин

Допустимая деформация основания: до ±5% без нарушения целостности. Это компенсирует усадку и температурные деформации пирога в континентальном климате.

Ключевые параметры ПВХ-мембран

Особенности применения в континентальном климате

Морозостойкость: После 500 циклов замораживания/оттаивания потеря прочности не превышает 15%. Мембрана сохраняет эластичность при морозах до -50°C (тестирование по ГОСТ 28291).

УФ-стойкость: В условиях высокой солнечной инсоляции (до 120 ккал/см²·год) требуется применение мембран с повышенным содержанием стабилизаторов (TiO₂ > 8%).

Паропроницаемость: В зимний период при перепадах температур до 60°C/сутки паропроницаемость предотвращает накопление влаги в утеплителе.

Срок службы: При соблюдении технологии сварки и наличии защитного слоя (грунт, гравий, плитка) — 25–30 лет.

Влияние континентального климата на эксплуатацию плоских кровель

Влияние континентального климата на эксплуатацию плоских кровель

Характеристики климатического воздействия

Континентальный климат формирует экстремальные эксплуатационные условия: резкие перепады температур, значительные осадки, высокая инсоляция. Для плоских кровель эти факторы создают комплекс нагрузок, превышающих нормативы умеренных климатических зон.

Тепловые нагрузки

Температурные деформации являются критическим фактором. Суточные перепады достигают 20–30°C, сезонные — 70–80°C. Линейное расширение конструктивных элементов вызывает:

• Сдвиговые напряжения в примыканиях
• Усталостные изменения гидроизоляционного слоя
• Разрушение адгезии в многослойных системах

UV-излучение интенсивностью 800–1000 Вт/м² ускоряет термоокислительную деградацию полимеров. ПВХ-мембраны без стабилизации теряют 30–40% эластичности за 3–5 лет эксплуатации.

Влажностные воздействия

Континентальный климат характеризуется концентрацией осадков в тёплый период и высокой парциальной влажностью воздуха. Для плоских кровель критичны:

Паровое давление внутри здания превышает наружное на 30–50% в отопительный период. Без эффективной пароизоляции происходит конденсация в толще кровельного пирога, снижая теплозащитные свойства на 15–25%.

Механические нагрузки

Снежная нагрузка для континентальных регионов составляет 1,5–3,0 кН/м² (III–V снеговые районы). Плоские кровли требуют:

• Уклона минимум 1,5–2% для самоочистки
• Усиленного несущего основания под накопление снега в карманах
• Антиадгезионных покрытий для предотвращения прилипания ледяного панциря

Ветровая нагрузка динамического характера (порывы 25–40 м/с) создаёт вакуумные зоны на кровельном полотне, провоцируя отрыв механически закреплённых мембран.

Требования к гидроизоляционным материалам

ПВХ-мембраны для континентальных условий должны обеспечивать:

• Температурный диапазон эксплуатации −40…+80°C
• Остаточную деформацию после растяжения < 15% (ГОСТ 33775)
• Сопротивление проколу > 150 Н
• Индекс стабильности к УФ-старению ΔE < 3 по ASTM G154

Инверсионная схема с балластным слоем (гравий 50–100 мм или бетонные плиты) снижает амплитуду температурных колебаний мембраны на 40–60%, продлевая ресурс системы до 25–30 лет.

Проектные ограничения

Применение плоских кровель в условиях континентального климата требует:

• Обязательного устройства внутреннего дренажа с обогревом воронок
• Паропроницаемости сопротивления не менее 30 м²·ч·Па/мг
• Терморазделительных компенсационных профилей с шагом не более 6 м
• Контроля дефектности методом электронного сканирования после монтажа

Требования к теплоизоляции в инверсионных кровельных системах

Требования к теплоизоляции в инверсионных кровельных системах

Особенности нагрузки

В инверсионной кровле теплоизоляция располагается над гидроизоляционным слоем, что меняет её режим эксплуатации. Плиты подвергаются:

• Постоянной влажности — конденсат скапливается в нижних слоях утеплителя
• Механическим нагрузкам — вес балласта, снег, эксплуатационные воздействия
• Температурным деформациям — циклическое замораживание/оттаивание влаги в материале

Критерии выбора материала

Теплотехнические свойства

Устойчивость к влаге

Материал должен сохранять структуру и теплотехнические характеристики при длительном контакте с водой. Критерий: изменение теплопроводности после выдержки в воде 90 суток — не более 5%.

Конструктивные требования

Укладка

• Двухслойная укладка обязательна: нижний слой — «в свет» (швы смещены), верхний — «в замок»
• Напуск слоёв: нижний 100–150 мм, верхний минимум 150 мм
• Разрыв швов между слоями: минимум 300 мм в обе стороны

Монтажные ограничения

• Максимальный формат плиты: 1200×600 мм — исключает «мостики холода» на стыках
• Толщина одного слоя: не более 150 мм — предотвращает проседание под весом балласта
• Усадка материала: ≤ 2% за 48 часов после распаковки перед монтажом

Требования к системе дренажа

Под теплоизоляцией необходим слой, обеспечивающий отвод воды от ПВХ-мембраны:

• Геотекстиль: плотность 200–300 г/м², фильтрующая способность сохраняется при насыщении влагой
• Профилированная мембрана (альтернатива): высота геометрии 7–20 мм, проходимость не менее 5 л/(м·с) при гидравлическом градиенте 0,1

Отсутствие дренажного слоя недопустимо — застой воды приводит к гидротермическому разрушению ПВХ и потере эффективности утеплителя.

Сопряжение с элементами кровли

Вентиляционные выходы

Теплоизоляция обрезается с отступом 50 мм от стенки выхода. Зазап заполняется эластичным герметиком или полиуретановой пеной с последующей гидроизоляцией мастичным слоем.

Примыкания к парапетам

Утеплитель заходит на вертикальную поверхность парапета на высоту не менее 150 мм выше расчётного уровня снегового покрова. Стык герметизируется мастикой совместимой с ПВХ-мембраной.

Контроль качества

Приёмка теплоизоляционного слоя производится до укладки балласта. Проверяется: отсутствие пустот под плитами, целостность кромок, соответствие толщины проектной (допуск −0; +10 мм).

Пароизоляция и вентилируемый зазор в конструкции инверсионной кровли

Пароизоляция в инверсионной системе

В инверсионной кровли с ПВХ мембраной отдельный пароизоляционный слой не предусмотрен. Функцию барьера для водяного пара выполняет сама гидроизоляция — мембрана укладывается непосредственно на железобетонное основание без промежуточных вентилируемых пространств.

Функция ПВХ мембраны

ПВХ мембрана обладает низкой паропроницаемостью (μ ≥ 40 000), что позволяет ей одновременно служить гидро- и пароизоляцией. Расположенная под теплоизоляцией, мембрана работает в стабильной температурной зоне без циклических нагрузок от перепадов температур и УФ-излучения — это увеличивает срок службы до 40–50 лет.

Отсутствие вентилируемого зазора

Вентилируемый зазор между гидроизоляцией и теплоизоляцией не требуется и не предусмотрен нормативами для инверсионных систем. Это принципиальное отличие от классических кровель, где вентканалы (минимум 50 мм) обязательны для удаления влаги из утеплителя.

Причины исключения зазора

• Теплоизоляция укладывается в режиме свободной лежки на герметичную гидроизоляцию без крепежа
• Паропроникновение из помещений блокируется на уровне мембраны
• Нет необходимости в принудительной вентиляции пространства под утеплителем

Требования к утеплителю

Используются только негигроскопичные материалы с замкнутой структурой пор:

• Экструдер XPS — водопоглощение ≤ 0,7%
• Пенополистирол ППС 35, ППС 50
• Запрещены: минеральная вата, эковата, пенополиуретан открытопористый

Гидроиспытания

Перед укладкой теплоизоляции мембрана подвергается обязательным гидроиспытаниям: воронки затыкаются, на кровлю заливается вода слоем 50–100 мм с выдержкой 2–3 суток. Утечки устраняются, испытания повторяются. Только после полной герметичности укладывается утеплитель — это исключает риск скрытых дефектов в труднодоступном слое.

Устройство основания и подготовка несущей плиты

Устройство основания и подготовка несущей плиты

Требования к несущей плите

Несущая плита — основа инверсионной кровли. Допустимые отклонения: горизонтальность ±10 мм на 2 м длины, отклонение от проектного уклона не более 0,5%. Минимальный уклон — 1,5% (1,4°), оптимальный — 2–3% для самоочистки.

Материал плиты: монолитный железобетон класса не ниже B25, водонепроницаемость W6–W8. Допускается сборная плита с обязательной заливкой стыков и выравниванием швов.

Подготовка поверхности

Дефекты устраняются методами:

• Выбоины и раковины — заделка цементно-песчаным раствором М150
• Трещины шириной >0,3 мм — инъектирование эпоксидными составами
• Неровности >5 мм — шлифовка или выравнивание стяжкой
• Масляные пятна — механическая очистка до сухого состояния

Влажность бетона при укладке мембраны — не выше 4% по массе. Показатель проверяется влагомером или методом сухого участка (пленка 1×1 м, 24 ч — конденсат недопустим).

Устройство разуклонки

При отсутствии проектного уклона устраивается разуклонка из:

• Экструдера XPS 35–50 мм — для уклонов до 3%
• Керамзитобетона М100 (γ=800 кг/м³) — для уклонов до 10%
• Цементно-песчаной стяжки с полистиролбетоном — универсальный вариант

Гидроизоляция основания

Под мембрану ПВХ устраивается первичная гидроизоляция: битумная наплавляемая (2 слоя), полимерная мастика или кристализирующая проникающая. Перекрытие полос — не менее 100 мм. Вертикальные участки заводятся на ограждения на высоту не менее 150 мм от проектной отметки верха балласта.

Слой разделения

Между первичной гидроизоляцией и мембраной — геотекстиль плотностью 300–500 г/м² или силиконизированная бумага. Функция: предотвращение адгезии при ремонте, компенсация деформаций. Воздушный зазор не предусматривается.

Особенности примыканий

В местах проходов коммуникаций и парапетов устраиваются:

• Железобетонные ограждающие конструкции высотой ≥150 мм
• Пазухи заполняются цементно-песчаным раствором М150 с уплотнением вибратором
• Углы скругляются радиусом ≥50 мм для мембраны

Контроль готовности

Основание считается готовым при: отсутствии пыли, жира, льда; температуре поверхности выше точки росы; прочности под осевую нагрузку 0,1 МПа (ход человека без повреждений). Фиксация результатов — акт скрытых работ.

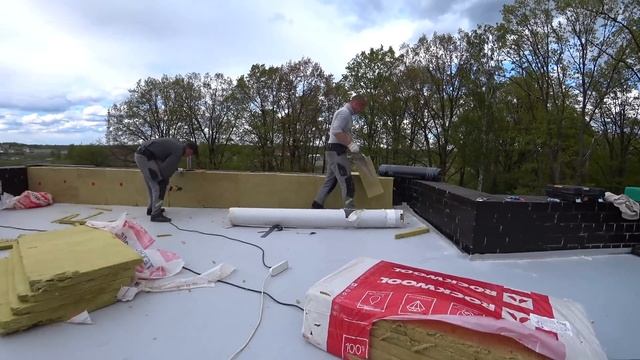

Монтаж ПВХ-мембраны: механическая фиксация и сварные швы

Монтаж ПВХ-мембраны: механическая фиксация и сварные швы

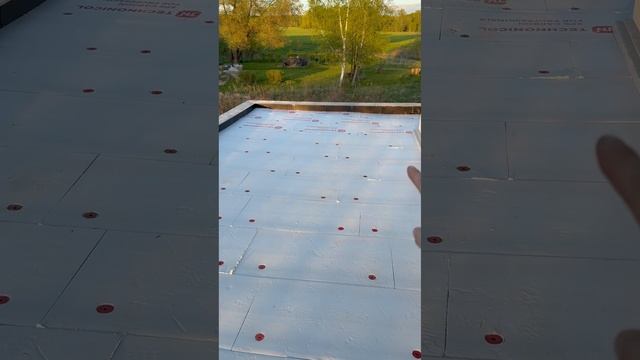

Механическая фиксация

Типы крепления

ПВХ-мембрана крепится к основанию механическим способом через усиленные края полотнищ. Используются дисковые крепежные элементы (грибки) с термопластичными шайбами ∅≥60 мм из ПВХ или алюминия. Крепление выполняется вровень с поверхностью мембраны — выступание головки недопустимо.

Шаг крепления

Расчёт шага фиксации — 150–300 мм по периметру полотнища и 150–200 мм в зонах примыканий. В поле мембраны шаг увеличивается до 300–500 мм при ветровой нагрузке ≤1,5 кН/м². В континентальном климате с усиленным ветровым воздействием шаг сокращают на 20–30%.

Сварные швы

Автоматическая сварка

Основной способ соединения — автоматическая сварка горячим воздухом (400–550°C). Скорость сварки 1,5–3,5 м/мин, ширина шва 20–40 мм. При континентальном климате с резкими перепадами температур минимальная ширина шва увеличивается до 25 мм для компенсации линейного расширения.

Ручная сварка

Применяется в зонах примыканий, выступающих элементов и деталях сложной геометрии. Температура сопла 400–500°C, скорость продвижения 0,5–1,5 м/мин. Обязательно двухпроходное выполнение: первичный — прижимной валик 40 мм, финишный — 20 мм.

Контроль качества

Проверка швов выполняется методом вакуумного тестирования (вакуум-камера) или разрушающего контроля (вырезка образцов 20×100 мм). Нормативная прочность сварного шва — не менее 75% от прочности основного полотнища. Допустимое количество пор — не более 3 на 1 м при ∅≤2 мм.

При отрицательных температурах (до −10°C допустимо для специальных марок мембраны) требуется предварительный подогрев кромок до +5°C. В условиях континентального климата с высокой инсоляцией светостабилизированные мембраны сваривают при температуре поверхности не выше +50°C — иначе требуется затенение.

Эксплуатируемая насыпь и балластирующий слой инверсионной кровли

Эксплуатируемая насыпь и балластирующий слой

Назначение и функции

Эксплуатируемая насыпь совмещает две функции: защиту мембраны от механических повреждений и создание поверхности для доступа обслуживающего персонала. Балластирующий слой обеспечивает удержание теплоизоляции и мембраны от ветрового и температурного деформационного воздействия.

Конструктивное решение

Слои сверху вниз:

• Финишное покрытие (плитка, галтованный гравий, декинг, озеленение)
• Разделительный геотекстиль (≥300 г/м²)
• Балласт/насыпь (гравий или экстензивный субстрат)
• Защитный геотекстиль под уклонообразующим слоем
• Утеплитель (экструдер, плотность ≥35 кг/м³)
• ПВХ-мембрана (≥1,5 мм)
• Основание

Требования к материалам насыпи

Расчёт массы балласта

Минимальная масса определяется ветровой нагрузкой по СП 20.13330. Для континентального климата (ветровой район II–III) базовое значение — 80 кг/м². При высоте здания >25 м или отрицательном давлении в зонах контура — увеличение до 120–150 кг/м². Факторы коррекции: угол уклона, наличие парапетов, ветровые разряды.

Технологические особенности

Укладка гравия — механизированная или ручная с ленточными транспортёрами. Запрещено прямое перемещение по мембране. Границы насыпи ограничиваются прижимными рейками или бортами из алюминия/нержавейки.

Эксплуатируемые зоны — тротуарная плитка на лёгких опорах (высота 50–120 мм) или декинг на регулируемых опорах. Точечная нагрузка от оборудования распределяется через подкладные плиты размером ≥300×300 мм.

Озеленение — экстенсивный тип: слой субстрата 80–150 мм, суккуленты и травы. Интенсивный тип требует усиленного несущего основания и не относится к стандартным инверсионным решениям.

Особенности континентального климата

Циклическое промерзание-оттаивание требует:

• Геотекстиль с устойчивостью к морозостойкости F≥100
• Отсутствие глинистых фракций в балласте (размывание)
• Дренажный зазор у парапетов для сброса талых вод
• Контроль равномерности насыпи — перепады вызывают конвективные потери тепла

Мембрана под балластом не требует защиты от УФ, но критична механическая прочность: класс прочности по EN 1928 — не ниже Class B.

Узлы примыкания к парапетам и проходам коммуникаций

Узлы примыкания к парапетам

Парапетные фланцы

Верхняя кромка парапета — критическая зона герметичности. ПВХ-мембрана поднимается на высоту не менее 250 мм от уровня чистого пола. Механическое крепление фланца — сквозное крепление анкерными дюбелями с шагом 250 мм или непрерывный прижимной профиль из алюминия/нержавейки.

Поверх фланца монтируется защитный парапетный козырёк или металлический накладной профиль. Зазор между мембраной и капитальной стеной заполняется несъёмной компенсирующей петлёй длиной 100–150 мм — гаситель температурных деформаций.

Угловые соединения

Внутренние углы парапета армированы преформованными угловыми элементами (внешние/внутренние углы ПВХ). Запрещена сварка «внахлёст» — только полноценная сварка встык с усилением. Переход от горизонтали к вертикали выполняется радиусом ≥50 мм с применением преформованных деталей или термоформовки на объекте.

Проходы коммуникаций

Трубные проходы

Проход вентиляционных и сантехнических труб оформляется через преформованные манжеты ПВХ или фланцы с уплотнительными кольцами. Диаметр манжеты превышает наружный диаметр трубы на 10–15 % для компенсации дифференциальной деформации.

При групповых проходах применяются комбинированные фланцы с несколькими посадочными местами. Зазор между трубой и фланцем заполняется либо уплотнительным кольцом EPDM, либо сваркой ПВХ-шнура в случае манжетной системы.

Антенные и электрические выводы

Мастика-противомастика недопустима как самостоятельный узел. Обязательно применение механически крепящихся фланцев с герметичным вводом кабеля. Высота подъёма герметизирующей манжеты — не ниже 120 мм от поверхности мембраны.

Особенности континентального климата

Температурный шов

Континентальный климат характеризуется амплитудой температур от −40 °C до +40 °C на поверхности кровли. Все примыкания к парапетам и проходам выполняются с обязательным температурным компенсатором — гофрированной зоной мембраны шириной 150–200 мм, расположенной в нижней трети высоты парапета.

Снеговой изгиб

Нижняя кромка парапета — зона концентрации снеговой массы и механических повреждений. Установка защитных профилей из оцинкованной стали или алюминия толщиной ≥1,2 мм на высоте 300–400 мм от поверхности кровли. Профиль перекрывает мембрану не менее чем на 80 мм с фиксацией сквозными креплениями через уплотнительную шайбу ПВХ.

Диффузионные прерывания

В системах с утеплителем над мембраной (инверсия) примыкания к парапетам требуют прерывания утеплителя на 50–70 мм от стены для обеспечения вентиляционного зазора. Проходы коммуникаций оформляются с поднимающимся воротником высотой, равной толщине утеплительного пирога плюс 100 мм запаса.

Внутренние водостоки и система организации дренажа

Внутренние водостоки и система организации дренажа

Принцип работы

В инверсионной кровле дренаж размещается между защитной экранирующей оболочкой и утеплителем. Вода фильтруется через балластный слой (грунт/щебень/плитка), собирается в подстилающей геотекстильной мембране и отводится к внутренним водосточным воронкам. Гидроизоляционная ПВХ мембрана работает как барьерный слой, расположенный под утеплителем.

Компоновка дренажной системы

Слои (сверху вниз):

• Эксплуатируемое покрытие / балласт
• Фильтрующий геотекстиль (250-350 г/м²)
• Дренажный мат (30-50 мм) или коэффициент заложения уклона в щебне
• Утеплитель XPS (экструдер) плотностью ≥35 кг/м³
• ПВХ мембрана гидроизоляции (толщина ≥1,2 мм, армированная)
• Основание (ж/б плита, профнастил)

Уклоны:

• Минимальный: 1,5% (1:67)
• Оптимальный: 2-3% (1:50 – 1:33)
• Направление к воронкам — по прямым линиям без изгибов

Водосточные воронки

Размещение:

• На расстоянии ≤25 м друг от друга
• В точках пересечения уклонов (нижние точки)
• В количестве: минимум 1 воронка на 150-200 м² кровли

Конструктивные требования:

• Приемная часть — оцинкованная сталь или нержавейка AISI 304/316
• ПВХ фланец воронки сваривается с мембраной горячим воздухом (автоматическая сварка, ширина шва ≥20 мм)
• Компенсатор терморасширения — гофрированный элемент или ПВХ манжета
• Парапетная надстройка воронки выше балласта на 50-100 мм

Обогрев:

• В условиях континентального климата — обязательный электрообогрев приемной воронки и выпускного патрубка до 0,5 м ниже перекрытия
• Мощность нагрева: 20-40 Вт/м линейный

Компенсация термодеформаций

ПВХ мембрана имеет коэффициент линейного расширения 0,08-0,1 мм/(м·К). При перепаде температур от -40°C до +70°C деформация 10-метрового участка достигает 90-110 мм.

Меры компенсации:

• Демпферные петли мембраны вокруг воронок (радиус ≥150 мм)
• Плавающее крепление мембраны к воронке через сжимаемый уплотнитель
• Отсутствие жесткого механического крепления мембраны к фланцу воронки (только сварка)

Технические параметры

Контрольные точки

• Визуальный контроль сварных швов (вакуумный тест / игольчатый ролик)
• Проверка уклонов нивелиром до укладки утеплителя
• Гидроиспытание воронок до засыпки балластом (заливка водой на 24 часа)
• Проверка работы электрообогрева до сдачи объекта

Термические деформации и компенсация температурных растяжений мембраны

Термические деформации и компенсация температурных растяжений мембраны

Коэффициент линейного расширения ПВХ

Полимерная мембрана ПВХ обладает высоким коэффициентом линейного теплового расширения (КЛТР): α = 2,0–2,3 × 10⁻⁴ °C⁻¹ — в 20–25 раз выше, чем у бетона или стали. При контрастном континентальном климате диапазон рабочих температур достигает 100°C (-40°C зимой / +60°C летом под чёрным покрытием), что создаёт значительные напряжения в полотне.

Расчёт температурных деформаций

Формула изменения длины участка мембраны:

ΔL = α × L × ΔT

где:

• ΔL — изменение длины (мм)
• L — длина участка (м)
• ΔT — перепад температур (°C)

Пример: на участке 10 м при ΔT = 80°C:

ΔL = 2,3×10⁻⁴ × 10 000 × 80 = 184 мм

Принцип точек неподвижного крепления

Система крепления разделяется на зоны неподвижного крепления (ЗНК) и зоны компенсации. ЗНК размещают на границах кровельного контура и в местах примыканий. Между ЗНК мембрана работает на сдвиг и растяжение-сжатие без образования складок.

Компенсационные приёмы

Механическое крепление с проскальзыванием

• Фиксация через специальные диски с пластиковой шайбой, допускающей смещение полотна на 30–50 мм

Свободная укладка с балластом

• Мембрана не закреплена механически; устойчивость обеспечивается балластной нагрузкой: 40–60 кг/м² (гравий 16–32 мм) или 15–25 кг/м² (плитка на опорах)

Плавные изгибы (припуски)

• По периметру и в точках неподвижного крепления оставляют припуск 150–200 мм для аккумуляции деформаций

Компенсационные швы

• Устраивают каждые 20–30 м в свету; выполняют разрез полотна с последующим свариванием через термоусадочную ленту или профильную систему

Паробарьерная развязка

• Под мембрану укладывают геотекстиль 300 г/м² или другой скользящий слой, снижающий трение об основание

Критические ограничения

• Максимальный свободный пролёт без компенсационного шва: 25 м (для армированной мембраны), 15 м (для неармированной)
• Минимальный радиус изгиба при укладке: 100 мм (острые изгибы вызывают трещины при охлаждении)
• Зазор при примыкании к парапету: не менее 50 мм плюс расчётная деформация участка

Расчет сопротивления теплопередаче для условий холодного климата

Расчет сопротивления теплопередаче для условий холодного климата

Исходные данные

Расчет проводится по СП 50.13330.2012 (актуализированная редакция СНиП 23-02-2003) «Тепловая защита зданий».

Ключевые параметры для континентального климата:

• Продолжительность отопительного периода: 220-240 суток
• Температура наружного воздуха отопительного периода: от −2°C до −6°C
• Абсолютный минимум температуры: до −40°C
• Сумма градусо-суток отопительного периода (ГСОП): 6000-8000

Нормативное сопротивление теплопередаче

Приведенное сопротивление теплопередаче кровли определяется по формуле:

$$R_{req} = \frac{6000}{DDP} + 2.2$$

где $DDP$ — сумма градусо-суток отопительного периода.

Конструктивные особенности инверсионной кровли

Тепловые характеристики слоёв

Инверсионная кровельная система включает:

• Несущая конструкция (ж/б плита): λ = 1.69-2.04 Вт/(м·°С)
• Пароизоляция (ПВХ-мембрана нижняя): λ = 0.17-0.20 Вт/(м·°С), толщина 1.2-1.5 мм
• Утеплитель (XPS/экструдер): λ = 0.030-0.036 Вт/(м·°С)
• Гидроизоляция (ПВХ-мембрана верхняя): λ = 0.17-0.20 Вт/(м·°С), толщина 1.5-2.0 мм
• Эксплуатируемый слой (балласт): R ≈ 0.05 м²·°С/Вт

Особенности расчета

При инверсионной схеме утеплитель располагается под гидроизоляционным ковром. Требуется учет:

• Температурного режима утеплителя (до +70°C летом)
• Влажностного режима (паропроницаемость ПВХ-мембраны μ ≤ 2000 мг/м²·24ч)
• Возможности механического повреждения балластом

Фактическое сопротивление теплопередаче

$$R{факт} = R{в} + R{к} + R{у} + R{г} + R{н}$$

где:

• $R_{в}$ — сопротивление теплоотдаче внутренней поверхности (0.11 м²·°С/Вт)
• $R_{к}$ — сопротивление несущей конструкции
• $R_{у}$ — сопротивление утеплителя
• $R_{г}$ — сопротивление гидроизоляции (учитывается при инверсии)
• $R_{н}$ — сопротивление теплоотдаче наружной поверхности (0.04 м²·°С/Вт с учетом балласта)

Расчет толщины утеплителя

$$\delta{ут} = \lambda{ут} \cdot (R{req} - R{ост})$$

где $R_{ост}$ — суммарное сопротивление всех слоёв без утеплителя (0.15-0.25 м²·°С/Вт).

Пример для зоны ГСОП = 7000:

• Требуемое R = 3.1 м²·°С/Вт
• XPS λ = 0.034 Вт/(м·°С)
• $\delta_{ут}$ = 0.034 × (3.1 − 0.2) ≈ 100 мм

Проверка на конденсацию

Температура внутренней поверхности кровли:

$$τ{в} = t{в} - n \cdot \frac{t{в} - t{н}}{R{факт}} \cdot R{в}$$

Коэффициент $n$ для инверсионных кровель: 0.9-0.95 (учет увеличенного теплопотока через легкие конструкции).

Условие: $τ{в} > t{точки росы}$ при $t{в}$ = +20°C и φ = 55% ($t{росы}$ ≈ +11°C).

Увеличение запаса теплозащиты

Для холодного климата рекомендуется:

• Увеличить расчетную толщину утеплителя на 20-30% (компенсация усадки XPS, увлажнения балласта)
• Минимальный запас R_факт/R_req ≥ 1.15
• Применение XPS с λ ≤ 0.032 Вт/(м·°С)

Минимальная толщина утеплителя для инверсионных кровель в условиях РФ (зона I-B, ГСОП ≈ 6000): 120 мм XPS.

Контроль качества сварных соединений мембранных полотен

Контроль качества сварных соединений мембранных полотен

Методы контроля

Визуальный контроль — обязателен для 100% швов. Проверяют:

• Равномерность проплава по всей длине
• Отсутствие пор, подгоров, пропусков
• Правильную геометрию шва (перекрытие ≥ 25 мм)
• Целостность кромок полотен

Механические испытания — выборочно, 1 раздел на 500 м² или на каждую смену:

• Проба на отрыв (минимум 200 Н/50 мм)
• Проба на сдвиг
• Тест на герметичность (вакуумная камера или мыльный раствор)

Критерии качества шва

Качественное соединение характеризуется:

• Однородная структура спая без включений
• Отсутствие разделения слоёв при механических пробах
• Сохранение эластичности шва (нет хрупкости)
• Равная толщина спая с основным полотном

Параметры сварки и контроля

Дефекты и корректирующие действия

Критические дефекты (шов подлежит пересварке):

• Непровар более 10% длины шва
• Поры диаметром >3 мм
• Разрывы при механической пробе

Допустимые отклонения:

• Незначительная изменчивость цвета (термоокисление)
• Неглубокие следы от направляющих (без нарушения целостности)

При выявлении систематических дефектах проверяют калибровку оборудования и квалификацию сварщика. Несоответствующие швы вырезают с припуском 50 мм и пересваривают с усилением.

Типичные дефекты и методы ремонта ПВХ-кровельного покрытия

Типичные дефекты и методы ремонта ПВХ-кровельного покрытия

Классификация дефектов

Механические повреждения

• Проколы и порезы от механических нагрузок, падения инструментов
• Абразивный износ при эксплуатации инверсионной кровли без защитного слоя
• Растрескивание при ударных нагрузках в условиях низких температур (ниже -15°C)

Дефекты сварных швов

• Неполный прогрев — «сухие» зоны, отслоение при нагрузке
• Перегрев — деградация ПВХ, хрупкость шва
• Включения (грязь, влага, воздух) — точечные слабые места
• Несоответствие ширины шва норме (минимум 20 мм для автоматической сварки, 40 мм ручной)

Термические деформации

• Усадка мембраны при температурных циклах (коэффициент линейного расширения 8×10⁻⁵/°C)
• Волнообразование при недостаточной механической фиксации
• Растрескивание в местах изгиба при температуре ниже точки хрупкости (-25°C для стандартного ПВХ)

Методы ремонта

Горячая сварка Применяется для сквозных повреждений до 50 мм и разрывов швов. Повреждённый участок вырезается, края фаскируются под 45°. Заплатка из аналогичной мембраны перекрывает дефект минимум на 100 мм с каждой стороны. Сварка автоматическим или ручным экструдером при температуре 400-450°C, контроль валиком.

Холодная мастика Для мелких повреждений до 10 мм и труднодоступных мест. Двухкомпонентный полиуретановый или силиконовый состав. Поверхность обезжиривается, наносится грунтовка. Слой мастики — 2-3 мм, перекрытие дефекта минимум 50 мм. Полимеризация 24-48 часов при +5°C и выше.

Механическая фиксация заплатки При невозможности сварки (загрязнение, влага). Самоклеящаяся бутилкаучуковая лента с алюминиевой фольгой или механические фиксаторы с уплотнительной шайбой. Надёжность ниже сварного соединения на 30-40%.

Соответствие дефектов методам ремонта

Контроль качества ремонта

Визуальный осмотр — отсутствие пузырей, складок, прогаров. Механический контроль — прокатка силиконовым валиком (выдавливание воздуха). Вакуумный тест — разрежение 0,5 бар, удержание 5 минут без потери давления. Для критичных участков — электронное сканирование ( spark test ) при напряжении 15-25 кВ.

Срок службы и критерии оценки технического состояния инверсионной кровли

Срок службы и критерии оценки технического состояния инверсионной кровли

Нормативные сроки службы

Срок эксплуатации инверсионной кровли с ПВХ мембраной составляет 25–30 лет при соблюдении проектных решений и правил эксплуатации. Фактический ресурс определяется качеством материалов, климатическими нагрузками и соблюдением режима обслуживания.

В условиях континентального климата критические факторы — температурные деформации мембраны, механические нагрузки от снега и ветра, УФ-излучение.

Критерии оценки технического состояния

Визуальный контроль

Оценка проводится ежегодно и включает:

• Геометрические параметры — отклонение уклонов, прогибы несущей конструкции
• Целостность мембраны — трещины, порезы, вздутия, следы абразивного износа
• Состояние балласта — равномерность укладки, засорение дренажных зазоров
• Места примыканий — деформация компенсаторов, герметичность уплотнений

Инструментальные методы

Дефекты и их причины

Механические повреждения мембраны — неравномерная укладка балласта, ударные нагрузки при обслуживании, перемещение персонала без защитных настилов.

Деградация материала — превышение температурного диапазона эксплуатации (выше +70°C на поверхности мембраны), агрессивная среда в атмосферных осадках.

Нарушение гидроизоляции в узлах — недостаточная деформационная способность компенсаторов, растрескивание герметизирующих масс вследствие УФ-старения.

Увлажнение теплоизоляции — повреждение мембраны, нарушение паропроницаемости при устройстве дополнительных слоев.

Оценка остаточного ресурса

Ресурс сокращается при:

• Снижении толщины мембраны более чем на 20%
• Появлении сетчатых трещин (кракелюра)
• Снижении разрывной прочности ниже 6 МПа
• Увеличении влажности утеплителя свыше 6%

При выявлении критических дефектов разрабатывается план ремонта или полной замены покрытия.
